любыми типами градирен

брызгальными бассейнами

скрубберами

другими контактными аппаратами

дождевальными установками

фонтанами

патент №2486965

Форсунка совместима с:

Форсунка снижает рабочее давление в эжекционных аппаратах в 2−3 раза, менее подвержена засорению и может эффективно использоваться не только в эжекционных охладителях, но и в других типах градирен.

Энергоэффективные форсунки СВ-3^®, которые увеличат глубину охлаждения градирни и продлят срок службы на 20%

Узнать подробнее

Заказать форсунки

Форсунки СВ3 избавят вас от классических проблем

Проблемы

Высокая материалоемкость конструкций

Продление срока службы старых градирен различных типов

Недостаточная глубина охлаждения оборотной воды в типовых башенных градирнях

Чрезмерный перерасход электричества в вентиляторных градирнях

Форсунка струйно-вихревая с эжектирующим факелом СВ3

О форсунке

Наличие гарантированного зазора между факелом на выходе форсунки и поверхностью диффузорного раструба полностью предотвращает образование стекающей водяной пленки на внешней поверхности форсунки.

Результатом изобретения является снижение гидродинамического сопротивления проточной части форсунки, увеличение расхода жидкости, определяющего пропорциональное увеличение скорости, и повышение коэффициента эжекции.

Назначение новой форсунки СВ3 — повышение эффективности процесса тепломассообмена в любых типах градирен, брызгальных бассейнах, скрубберах и других теплообменных аппаратах контактного типа, а также фонтанах и дождевальных установках.

Характеристики струйно-вихревой форсунки модели СВ3

Характеристики

Значение

Ед. изм.

Наименование характеристики

№

01

Диапазон наиболее оптимальных рабочих давлений

кгс/см2 (МПа)

1,5-2,5 (0,15-0,25)

0,5 (0,05)

кгс/см2 (МПа)

Минимальное рабочее давление

02

04

Угол раскрытия факела

град.

50-54

1000-1050

м3/м3

Коэффициент объемной эжекции при указанном давлении

03

06

Тип и размер присоединительной резьбы

-

охватывающая труб. 1

полиамид высшего качества

-

Материал форсунки

07

05

Диаметр соплового отверстия на выходе

мм

13

7,92

7,22

5,69

6,5

3,77

2,6

4,82

Скорость воздушного потока (м/с) **

7,29

6,93

6,15

6,55

5,21

4,69

5,7

Расход воды (М3/ч)*

Форсунка СВ3

Форсунка ВВ-4/НД

Аэро-гидродинамические характеристики форсунки СВ3

1105

25

01

02

22,5

1060

941

17,5

04

03

20

1010

736

12,5

06

07

* - при температуре воды 20 °С; ** - при диаметре эжекционного канала 600 мм.

10

564

860

15

05

№

Напор (м)

Коэффициент эжекции**

Характеристики

9,55

9

7,75

8,4

6,25

5,4

7,05

Скорость воздушного потока (м/с) **

9,95

9,55

8,6

9,1

7,4

6,66

8,05

Расход воды (М3/ч)*

Форсунка СВ3

Форсунка ВВ-4/НД

Аэро-гидродинамические характеристики форсунки ВВ-4/НД

1146

25

01

02

22,5

1125

1076

17,5

04

03

20

1102

1008

12,5

06

07

* - при температуре воды 20 °С; ** - при диаметре эжекционного канала 650 мм.

10

968

846

5

09

08

7,5

916

4,8

5,8

3,4

4,45

1046

15

05

№

Напор (м)

Коэффициент эжекции**

Оснастка для изготовления форсунки находится в стадии изготовления

Характеристики

Преимущества форсунки СВ3

Преимущества

Позволяет снизить в 2−3 раза рабочее давление (до 1,5−2,5 кгс/см²) в эжекционных аппаратах и обеспечивает при этом самые высокие коэффициенты эжекции (до 1000−1050 м³/м³)

Форсунка СВ3 значительно менее подвержена засорению за счет диаметра соплового отверстия на выходе 13 мм, а в резьбовых парах имеет уплотнительные кольца, обеспечивающие полную герметизацию корпуса.

Образует факел в виде полого конуса с однородной структурой и средним размером капель — 2±0,5 мм.

Улучшает охлаждающую способность любых типов градирен, брызгальных бассейнах, а установка их по определенной схеме позволяет дополнительно снизить температуру охлажденной воды еще на 2−3 С0.

Конструкция форсунки СВ3

Конструкция

01

распределительная камера с резьбовым хвостовиком

насадка

02

03

завихритель

клиновидные выступы

05

06

сопловое отверстие конфузорной формы

отверстие переходящее в диффузорный раструб

07

08

малые полусферические выступы

04

уплотнительные кольца

полусферический обтекатель

11

полусферический обтекатель с коническим углублением на вершине

15

14

криволинейные каналы

дуговые перегородки

13

12

сквозные проемы

распределительная шайба

10

09

конический кок

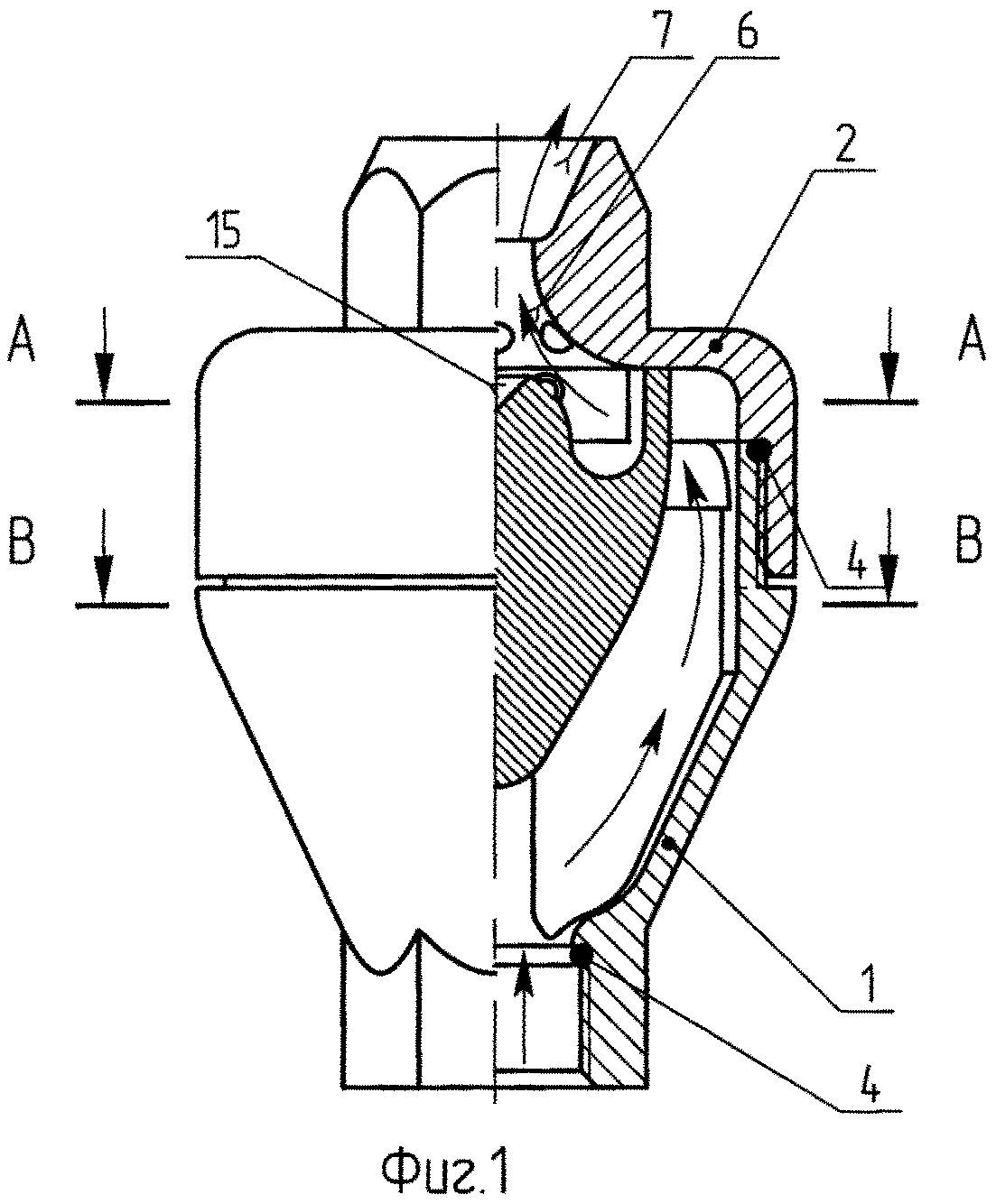

Общий вид форсунки в сборе

01

распределительная камера с резьбовым хвостовиком

насадка

02

03

завихритель

клиновидные выступы

05

06

сопловое отверстие конфузорной формы

отверстие переходящее в диффузорный раструб

07

08

малые полусферические выступы

04

уплотнительные кольца

полусферический обтекатель

11

полусферический обтекатель с коническим углублением на вершине

15

14

криволинейные каналы

дуговые перегородки

13

12

сквозные проемы

распределительная шайба

10

09

конический кок

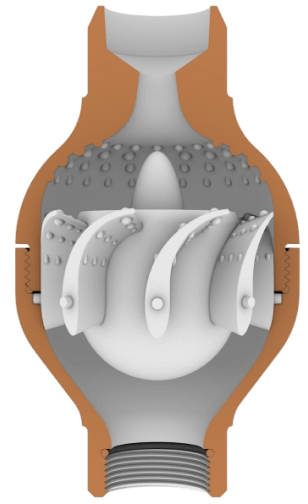

Вид форсунки в разрезе

01

распределительная камера с резьбовым хвостовиком

насадка

02

03

завихритель

клиновидные выступы

05

06

сопловое отверстие конфузорной формы

отверстие переходящее в диффузорный раструб

07

08

малые полусферические выступы

04

уплотнительные кольца

полусферический обтекатель

11

полусферический обтекатель с коническим углублением на вершине

15

14

криволинейные каналы

дуговые перегородки

13

12

сквозные проемы

распределительная шайба

10

09

конический кок

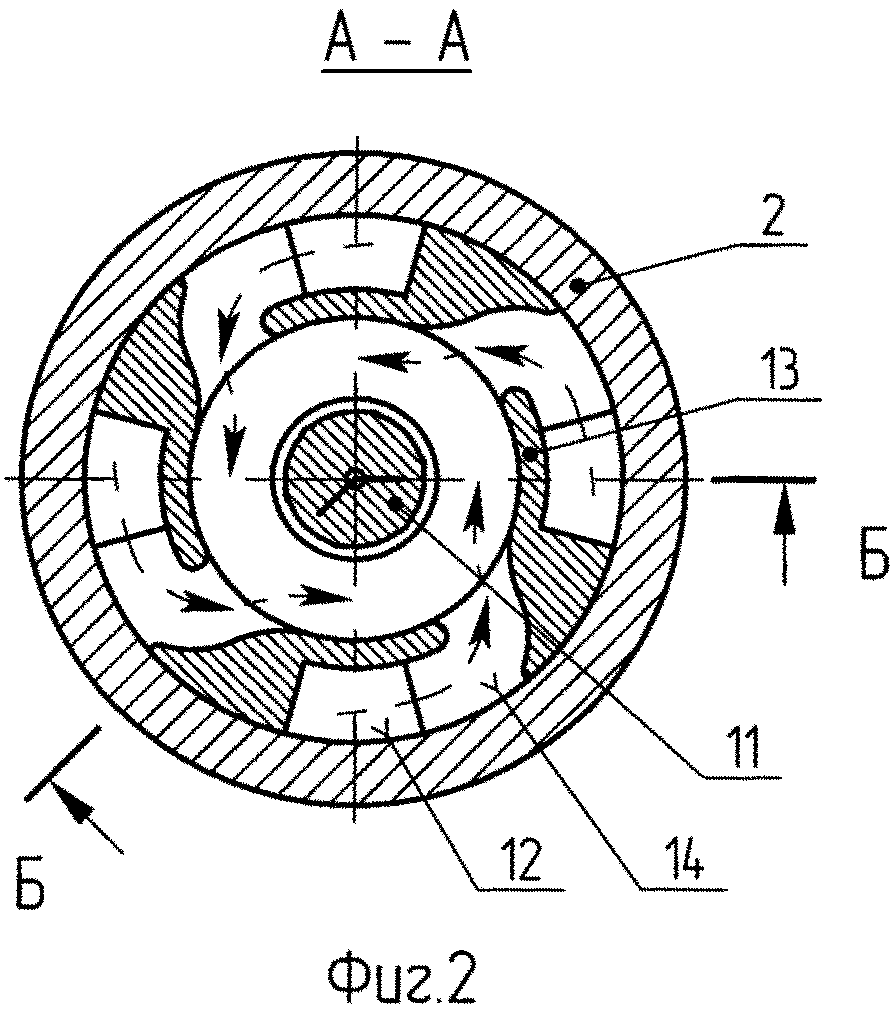

Вид форсунки в разрезе

01

распределительная камера с резьбовым хвостовиком

насадка

02

03

завихритель

клиновидные выступы

05

06

сопловое отверстие конфузорной формы

отверстие переходящее в диффузорный раструб

07

08

малые полусферические выступы

04

уплотнительные кольца

полусферический обтекатель

11

полусферический обтекатель с коническим углублением на вершине

15

14

криволинейные каналы

дуговые перегородки

13

12

сквозные проемы

распределительная шайба

10

09

конический кок

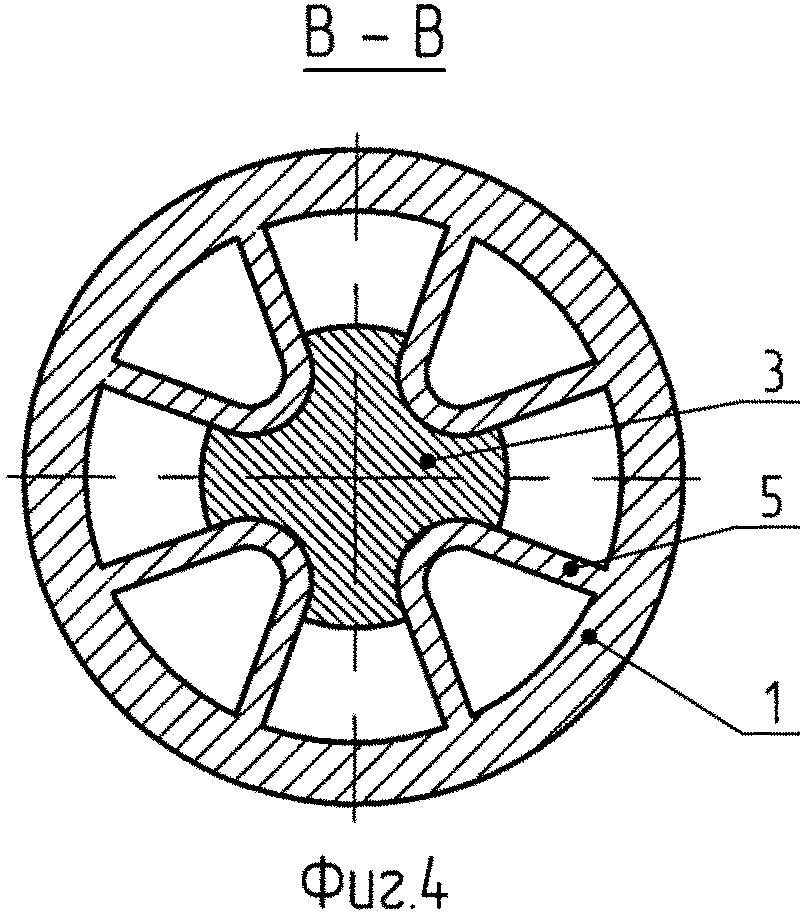

Вид форсунки в разрезе

Отличительные особенности

Особенности

Применение форсунок марки СВ-3 с эжектирующим факелом по сравнению с другими типами разбрызгивающих устройств, помимо прочих, создает еще одно важное преимущество. Поскольку факел воды, диспергированной форсункой, обладает повышенным эжектирующим свойством, то (при прочих равных условиях) водораспределительная система, оснащенная форсунками СВ-3, обеспечивает дополнительное охлаждение, в зависимости от давления воды перед форсунками на 1−2 С⁰.

ВВ-4/НД

СВ3

Оставьте контакты и наш менеджер свяжется с вами для оформления заказа

Заказать форсунки

Дополнительно к форсунке также предлагаются

Наши разработки

Клямер для крепления обшивки градирни
(патент № 2 552 540)

01

Данное изобретение упрощает процесс сборки ограждения, повышает устойчивость к ветровым нагрузкам и продлевает срок службы антикоррозионных покрытий, а соответственно и самих металлоконструкций.

Производительность эжекционного узла, оснащенного форсунками СВ-3, в диапазоне рабочих давлений (0,1−0,4) МПа, соответственно (10−40) м3/ч.

01

02

Габаритные размеры эжекционного узла: 670×2365×800 мм.

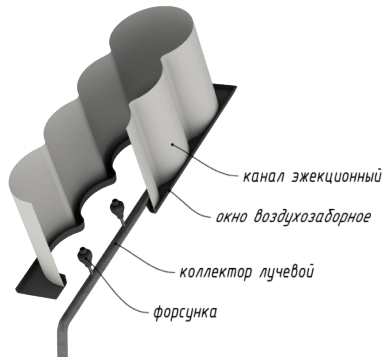

Малогабаритный эжекционный узел с волнообразными стенками канала марки МВСК-4
(патент №)

Узнать подробнее

Наши клиенты

Клиенты

Разработанные и установленные нами градирни серии ЭГРА

Портфолио

01

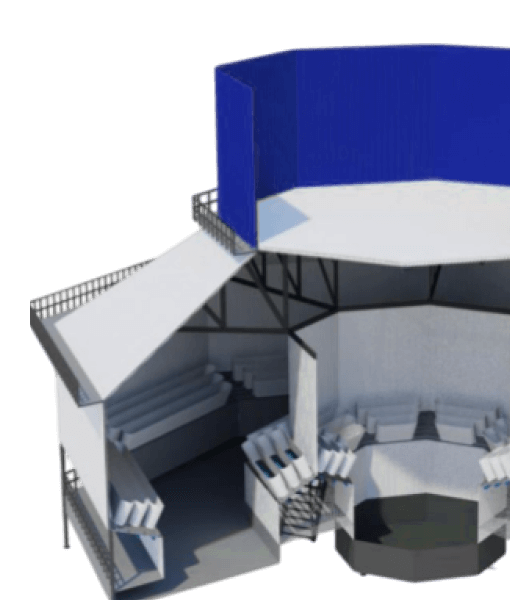

Модульная эжекционная градирня серии «ЭГРА» на ОАО «Стеклопластик» г. Великий Новгород

Эжекционная секционная градирня серии «ЭГРА» на ОАО Металлургический завод «Электросталь» (Московская обл.)

05

04

Опытно-промышленный образец односекционной эжекционной градирни серии «ЭГРА» второго поколения на ПАО «Северсталь»

02

Модульные эжекционные градирни серии «ЭГРА» на ОАО «Акрон» г. Великий Новгород

Модульная эжекционная градирня серии «ЭГРА» на ОАО Металлургический завод «Электросталь» (Московская обл.)

03

О компании ЦПИ Пульсар

О нас

В результате была создана форсунка с высоким коэффициентом эжекции и эжекционный узел, снижающий давление и энергоемкость процесса. В 2015—2016 гг. был выделен грант на дальнейшее развитие, что позволило разработать форсунку струйно-вихревого типа и градирню секционного типа.

Технология «ЭГРА» непрерывно развивается и не имеет аналогов в России и за рубежом. В 2004—2005 гг. Фонд содействия развитию малых форм предприятий выделил 750 тыс. руб. на исследования и разработку опытно-промышленного образца.

Компания ООО ЦПИ «Пульсар» разрабатывает эжекционные градирни нового типа серии «ЭГРА». Проект стартовал в 2005 году после углубленных исследований тепломассообмена при эжекции. На данный момент получено 12 патентов, построено 6 градирен, успешно эксплуатируемых в РФ и налажен выпуск спецкомплектующих.

Достижения компании

Мы в цифрах

Патентов

Основатель и руководитель компании — Барсуков Николай Васильевич, член — корреспондент Международной Академии Холода.

Заявки на изобретения

Градирен серии «ЭГРА» уже запущены

0

О технологии ЭГРА

Технология ЭГРА

Проектирование новых эжекционных градирен серии «ЭГРА» и реконструкция старых базируются на применении малогабаритных эжекционных узлов — патент РФ на изобретение № 2 774 749. В ООО ЦПИ «Пульсар» налажен серийный выпуск указанных выше эжекционных узлов, в том числе и форсунок струйно-вихревого типа марки СВ-3 с эжектирующим факелом. Необходимо отметить, что практически все составные части и отдельные детали узлов изготавливаются из полимерных материалов и не подвержены коррозии.

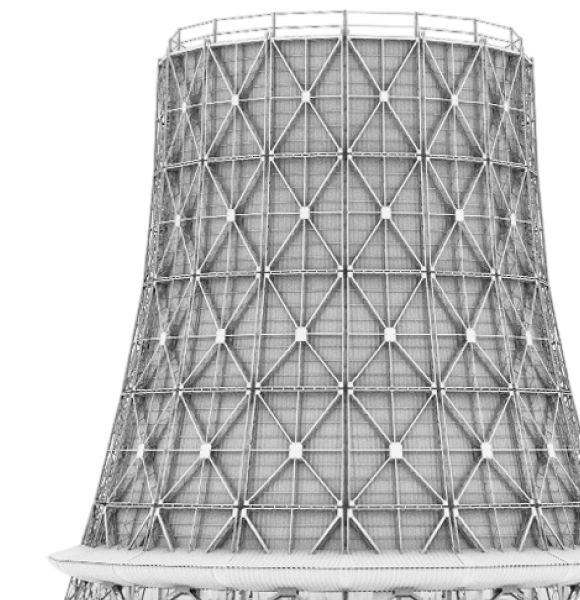

Технология «ЭРГА» позволяет проектировать и строить эжекционные градирни принципиально нового типа в виде отдельно стоящих модулей и агрегатов секционного типа, которые по габаритам могут точно совпадать с размерами и формой существующих водосборных бассейнов. Помимо строительства новых, «технология» позволяет реконструировать старые типовые градирни практически любых типов, включая башенные, с целью продления срока службы агрегатов и улучшения их эксплуатационных показателей.

Суть технологии заключается в использовании эффекта эжекции для охлаждения оборотной воды только за счет энергии остаточного давления водяных потоков. Технология базируется на целом ряде оригинальных технических решений, многие из которых защищены патентами РФ на изобретение.
